Lexique et schémas

L’ajourage fait référence aux ouvertures ou perforations présentes dans les lames des persiennes, permettant de laisser passer l’air et la lumière tout en préservant l’intimité. Il peut être fixe ou orientable et être réparti sur toute la hauteur ou partiellement.

Partie du mur située entre le bas d’une fenêtre et le sol (depuis l’intérieur de l’habitation). L’allège joue un rôle important dans la hauteur de l’installation du système de condamnation (fermeture) des volets et persiennes.

Matériau léger et résistant souvent utilisé pour les volets et persiennes en raison de sa durabilité et de sa résistance à la corrosion.

Les aplombs de maçonnerie désignent la verticalité et l’alignement des murs autour de la maçonnerie où seront installés les volets ou persiennes. Il est important de vérifier leur précision pour une pose correcte.

Types d’appuis de fenêtre ou d’ouverture qui influencent la pose des volets coulissants. Un appui débordant dépasse de la façade, tandis que l’appui saillant dépasse sur les côtés de l’appui. Avec ou sans recouvrement, ils affectent le choix du système de guidage.

Les arrêts de volets servent à maintenir les vantaux en position ouverte, évitant ainsi qu’ils ne claquent ou se referment à cause du vent. Ils existent sous plusieurs formes, à choisir selon l’usage, le type de volet et l’esthétique recherchée.

Voici 4 modèles que nous pouvons vous proposer :

Arrêt marseillais à visser en composite : arrêt traditionnel, caractérisé par sa robustesse et son bras articulé. Il se fixe au mur et permet de maintenir le volet en position ouverte.

Arrêt marseillais à visser avec butée en aluminium : variante du modèle marseillais intégrant une butée qui facilite le positionnement et le maintien du volet, offrant une sécurité et une stabilité renforcées.

Arrêt automatique en composite : fabriqué en matériau composite (plastique renforcé), il permet un verrouillage automatique du volet une fois ouvert, avec une bonne résistance aux UV et aux intempéries.

Arrêt automatique en aluminium : version plus résistante et plus esthétique que le composite, l’arrêt automatique en aluminium combine robustesse, durabilité et finition soignée.

L’aspect des panneaux d’un volet ou d’une persienne correspond au design visuel des lames (orientation, dimensions, ajourations, assemblage), et joue un rôle autant esthétique que fonctionnel (occultation, ventilation, tradition régionale). Sur notre configurateur, vous avez la possibilité de personnaliser l’aspect de certains volets selon plusieurs finitions disponibles :

Lames verticales ou horizontales
85 mm : un rendu classique, équilibré et discret.

170 mm : un style affirmé avec des lames larges pour un effet contemporain.

255 mm : des lames très larges pour un visuel épuré et moderne.

Disponibles en position verticale ou horizontale, ces lames permettent de créer un volet en harmonie avec l’architecture de votre façade.

Aspect provençal
Un modèle emblématique du sud de la France.

Lames verticales de 85 mm à l’extérieur + Lames horizontales de 170 mm à l’intérieur

Résultat : une esthétique typique tout en conservant l’occultation d’un panneau plein.

Lames ajourées
À la française : lames ajourées à la verticale, pour une ventilation naturelle tout en conservant une certaine occultation.

À l’américaine : lames ajourées inclinées, à la manière des persiennes, permettant une bonne aération même volet fermé.

Lames chevrons non ajourées
À la française : forme en chevrons droits et pleins pour un style régional robuste et occultant.

À l’américaine : chevrons orientés en biais (type persienne pleine) pour un rendu plus contemporain et aéré visuellement, sans passage d’air.

Panneau plate-bande
Design traditionnel avec des panneaux pleins bordés d’encadrements moulurés. Un choix noble et raffiné, idéal pour les bâtisses anciennes.

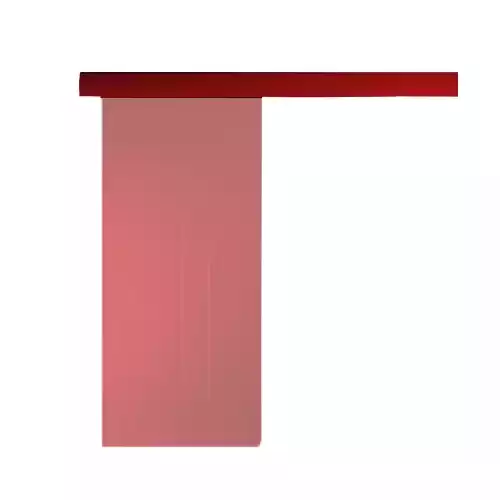

Élément situé en haut du volet coulissant, servant à masquer le rail de guidage et à offrir une finition esthétique supérieure.

Barres horizontales fixées sur les volets, sans la partie diagonale de l’écharpe. Elles apportent un renforcement supplémentaire et participent également à l’esthétique des volets.

Barres horizontales fixées sur les volets, avec la partie diagonale de l’écharpe. Elles apportent un renforcement supplémentaire et participent également à l’esthétique des volets.

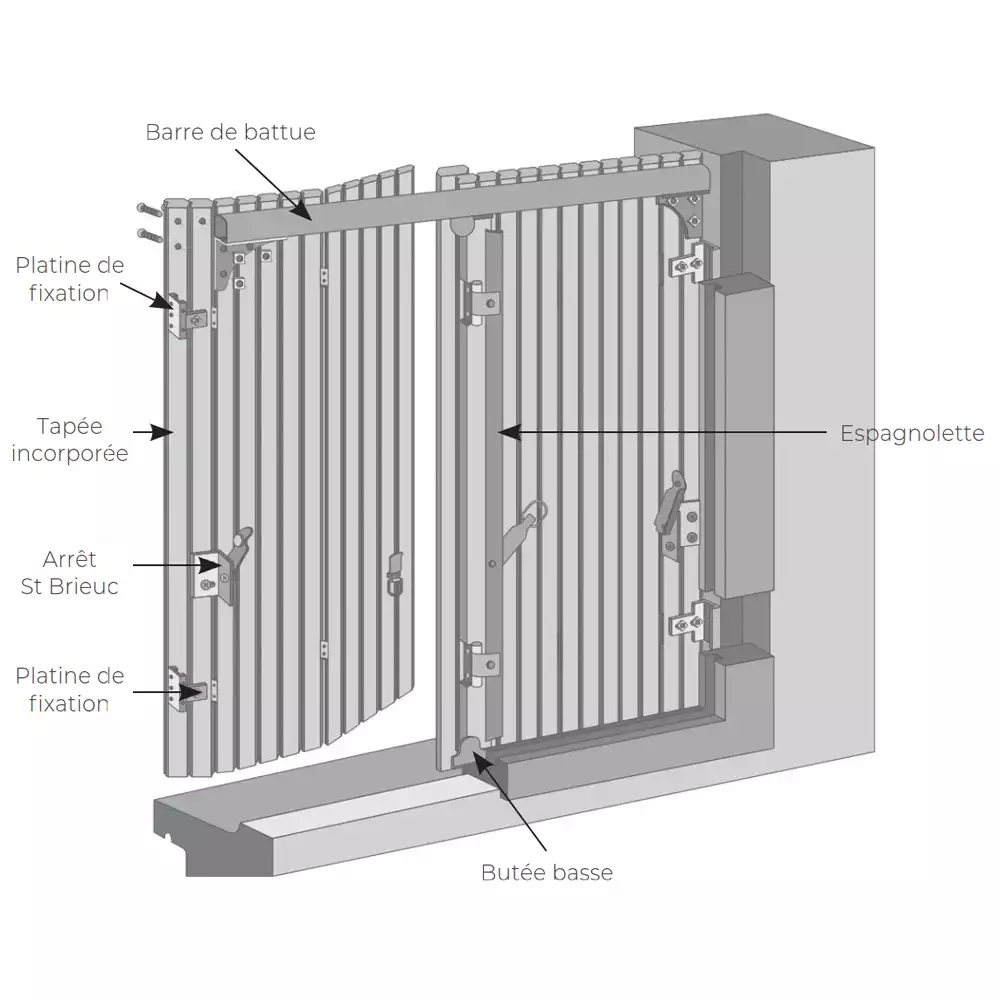

Ce système amovible permet de verrouiller les panneaux une fois fermés et complète le dispositif de condamnation. Il est idéal pour les absences prolongées.

Le bâti-rénovation, également appelé pré-cadre, est une structure ajoutée dans l’angle du mur extérieur. Il permet d’adapter de nouveaux volets à la façade et de camoufler les gonds existants coupés.

Le bâti facilite ainsi la pose des volets tout en améliorant l’esthétique et l’isolation. Il contribue également à compenser les variations de dimensions de l’ouverture de la maçonnerie

Élément composant un volet.

Le volet battant peut être composé d’un vantail ou de plusieurs vantaux se repliant sur les murs de l’habitation.

Ces vantaux sont positionnés sur des gonds fixés en façade ou en tableau, permettant aux battants de pivoter vers l’extérieur pour s’ouvrir ou vers la baie pour se refermer.

Le bout feston à une finition de trèfle au bout de la penture aluminium; apportant une touche esthétique raffinée et traditionnelle.

Il s’agit d’une pièce située en bas et/ou en haut des volets et persiennes, généralement au niveau du sol ou du cadre, servant à bloquer les battants dans une position fermée. Ainsi, le système de fermeture s’enroule autour de la butée. Elle garantit une stabilité supplémentaire contre les coups de vent.

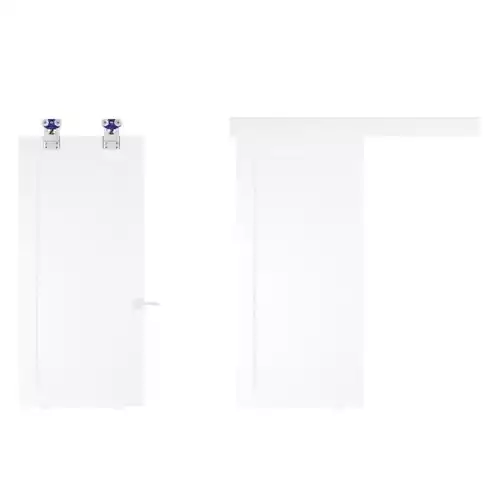

Mécanisme installé sur la partie supérieure du volet coulissant, permettant son mouvement le long du rail. Le chariot contient généralement des roues ou des roulements pour assurer un glissement fluide du volet.

Le cintre désigne la partie supérieure d’une ouverture (baie) ou d’un volet battant qui présente une forme arrondie.

Pour s’adapter à ces formes particulières, les volets doivent faire l’objet de découpes spécifiques afin de suivre précisément le tracé de l’arc de l’ouverture. On distingue deux types principaux de cintres :

Ces variations nécessitent un relevé de mesures précis pour garantir un ajustement parfait du volet à l’ouverture.

Le clair de jour (ou largeur de passage) correspond à l’espace libre restant une fois le cadre installé, permettant le passage. Il se calcule en soustrayant l’encombrement des vantaux ouverts à la largeur de la maçonnerie.

La condamnation désigne le dispositif de fermeture d’un volet ou d’une persienne. Elle peut prendre différentes formes, telles qu’une espagnolette, une serrure, une crémone ou un loquet tendeur. Par défaut, la condamnation est placée sur le vantail droit (vue intérieure). Ce vantail est également équipé du couvre-joint.

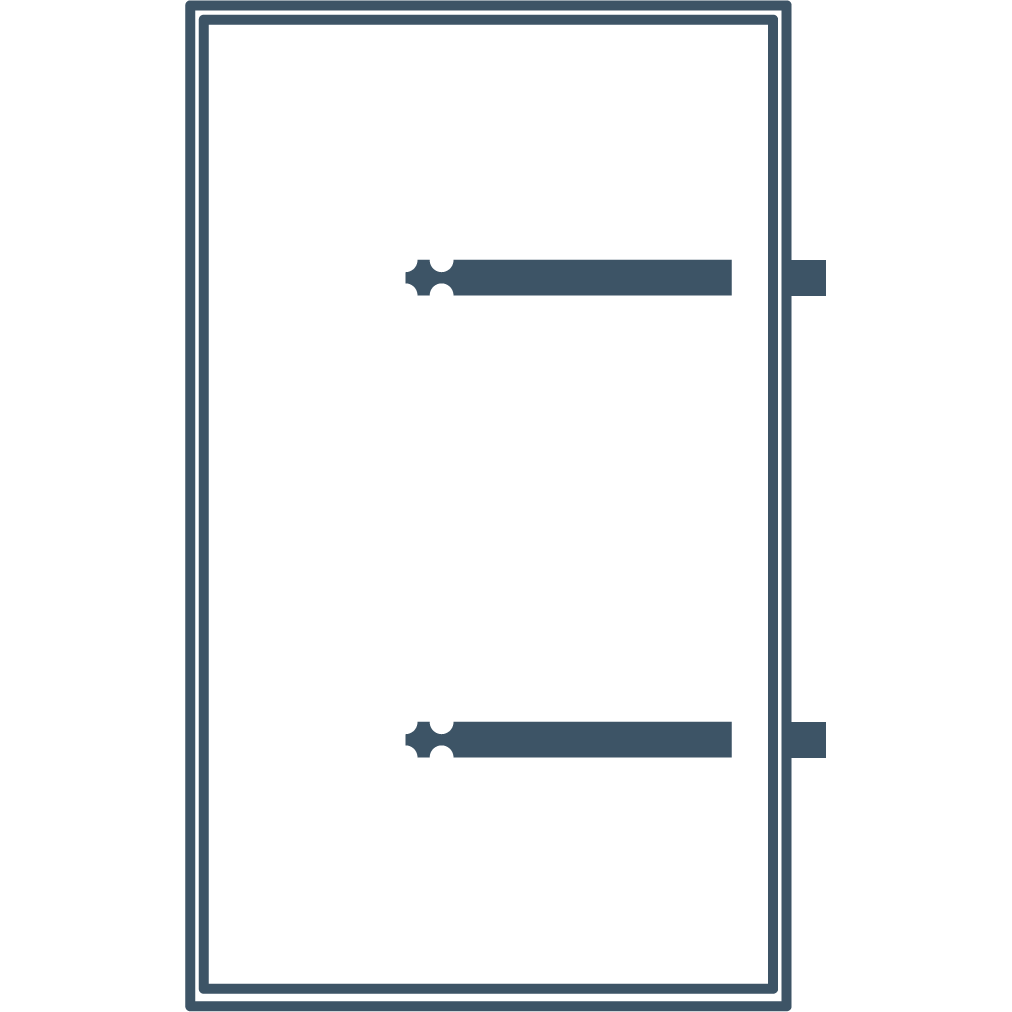

Les contre-pentures sont des renforts métalliques fixés sur le volet battant, toujours en face des pentures, pour accroître la résistance du volet. Elles ajoutent aussi une touche esthétique en rappelant les pentures visibles.

Les contres penture peuvent être remplacée par des barres.

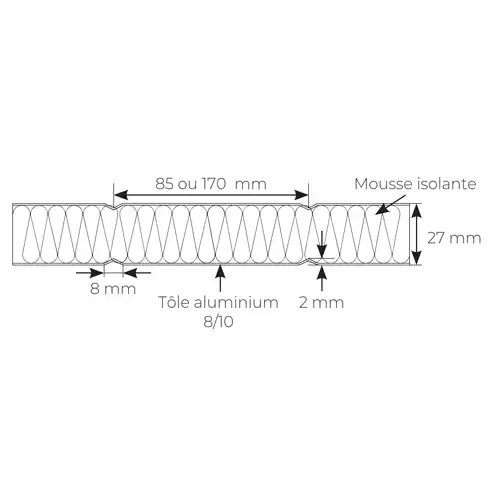

La coupe du profil désigne la section transversale d’un profilé utilisé dans la fabrication d’un volet ou d’une persienne (lame, traverse, cadre, etc.). Elle permet de visualiser l’intérieur du matériau, de comprendre la forme exacte de chaque élément et d’analyser sa structure technique.

Cette coupe est essentielle pour :

Elle est souvent utilisée dans les fiches techniques ou les vues en coupe des notices de pose.

Le couvre-joint est un élément de finition fixé sur le vantail principal (dit de condamnation), servant à masquer les jeux entre les volets ou entre le volet et la façade.

Il assure plusieurs fonctions :

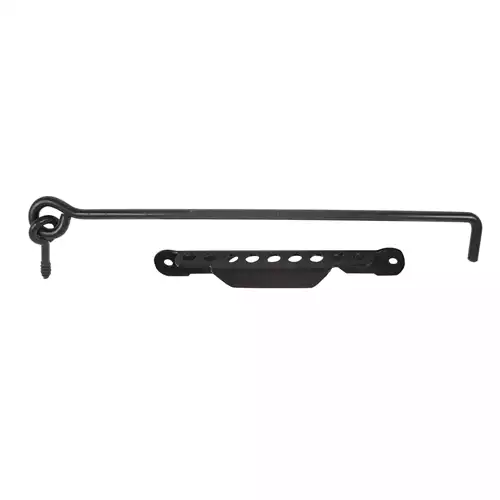

Le crochet crémaillère est un accessoire de maintien destiné aux volets battants. Il permet de bloquer le volet en position entrebâillée, offrant ainsi une ouverture partielle et sécurisée.

Composé généralement :

Ce système permet de choisir différents niveaux d’ouverture tout en maintenant fermement le volet. Il est utilisé en complément d’un système de fermeture principal comme une espagnolette ou une crémone.

Pratique pour ventiler sans ouvrir complètement, tout en prévenant les claquements causés par le vent.

La découpe de cintre à l’usine désigne une mise en forme arrondie du ou des vantaux d’un volet réalisée directement en usine avant livraison.

Elle permet au volet de s’adapter parfaitement à une ouverture non rectangulaire, notamment en cas de cintre régulier ou irrégulier, ou de pente particulière en partie haute.

Cette prestation garantit :

Le déport de gonds correspond à l’espacement entre le gond et la façade de la maison.

Il est essentiel de relever précisément ce déport lors d’un projet de remplacement ou de rénovation de volets battants pour deux raisons :

Les emboîtures haute et basse sont des pièces de protection fixées respectivement sur la partie supérieure et/ou inférieure du volet.

Elles renforcent les zones les plus exposées aux frottements, chocs et intempéries, limitant ainsi les risques d’usure, de déformation ou d’infiltration.
En protégeant ces points sensibles, l’emboîture améliore la robustesse du volet et prolonge sa durée de vie, tout en assurant une meilleure résistance face aux agressions extérieures.

Système de fermeture pour volets battants et persiennes, composé d’une poignée verticale qui actionne des tiges aluminium. Ces tiges se verrouillent en haut, en bas et au milieu du battant, assurant ainsi une fermeture.

Cette fermeture se verrouille uniquement de l’intérieur, sans clé.

Un volet extrudé est fabriqué à partir de profils en aluminium creux, obtenus par un procédé appelé extrusion.
Ce type de profil n’est pas isolant thermiquement, mais il présente de grands atouts en matière de résistance mécanique, de durabilité et de résistance aux intempéries et aux chocs.

Il est particulièrement adapté aux volets exposés aux conditions climatiques exigeantes ou aux utilisations fréquentes.

La flèche désigne la courbure d’un volet cintré. Elle représente la différence entre la dimension du haut de cintre et la dimension du bas de cintre, c’est-à-dire l’écart entre le point le plus élevé et le point le plus bas de l’arc. Cette mesure est importante pour définir la forme et l’adaptation du volet à une ouverture cintrée.

La poignée d’espagnolette, également appelée Fléau, est un mécanisme de verrouillage utilisé pour maintenir un volet ou une persienne en position fermée. Elle fonctionne en actionnant des tiges qui se verrouillent en haut, en bas et parfois au milieu du battant.

Ce système de fermeture est disponible en matériaux tels que le PVC ou l’aluminium, offrant ainsi différents choix en termes de résistance et d’esthétique.

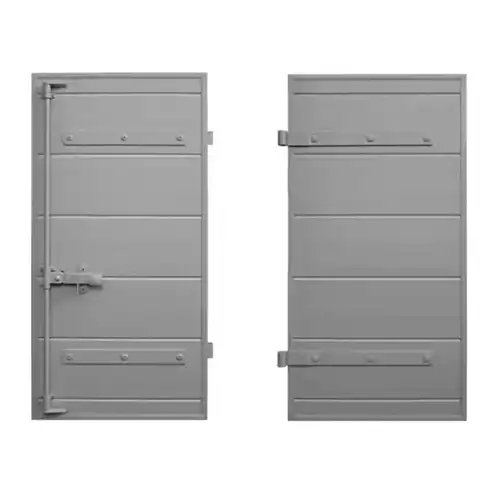

Le ferrage laqué désigne l’ensemble des pièces en aluminium (telles que pentures, contre-pentures, espagnolette, gonds et arrêts) qui sont traitées avec une finition laquée. Cette finition, autre que le RAL 9005 (noir), permet d’obtenir une esthétique soignée tout en offrant une protection supplémentaire contre les intempéries et l’usure.

Le ferrage laqué permet de personnaliser l’apparence du volet ou de la persienne tout en garantissant la durabilité des composants.

Le garde-corps est un élément de sécurité essentiel, installé devant une fenêtre ou un balcon pour prévenir les chutes. Lors de l’installation d’une persienne ou d’un volet, il est crucial de prendre en compte la présence du garde-corps afin de ne pas entraver le fonctionnement des battants ou des lames.

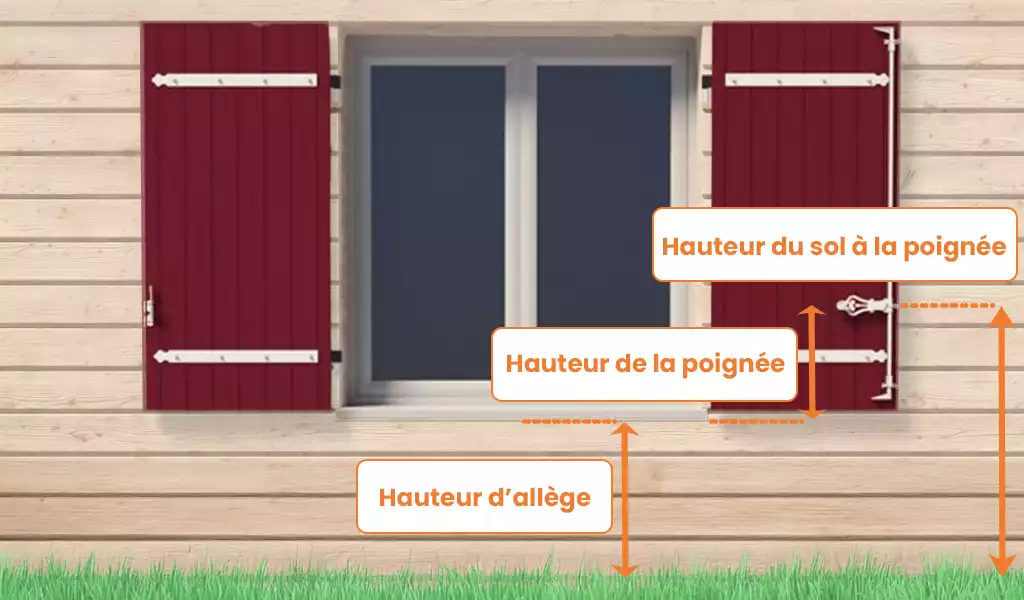

Il est particulièrement important de veiller à la hauteur de condamnation, car cette dernière peut être affectée par l’ajout d’un garde-corps, ce qui pourrait influencer l’ouverture ou la fermeture du volet ou de la persienne.

Le guidage bas est un mécanisme situé à la base d’un panneau coulissant, conçu pour assurer sa stabilité et un fonctionnement fluide.

Il empêche le volet coulissant de se décaler latéralement ou de se désaligner pendant son mouvement. Le système de guidage peut être constitué d’un U de guidage bas ou d’un patin, qui guide le volet tout en le maintenant en place.

Ce système est essentiel pour garantir la durabilité du volet coulissant et assurer une fermeture et une ouverture sans accroc.

Guidage haut avec fixation en façade : système de rail fixé directement sur la partie supérieure de la façade, permettant de guider le volet coulissant lors de son déplacement.

Cette méthode de fixation est particulièrement adaptée pour les situations où il est impossible d’installer un rail sous le plafond. Le montage extérieur visible de ce système offre une bonne visibilité tout en garantissant un maintien solide du volet lors de son ouverture et fermeture.

Ce type de guidage est couramment utilisé pour des volets coulissants, offrant ainsi une solution efficace et esthétique pour le fonctionnement du volet.

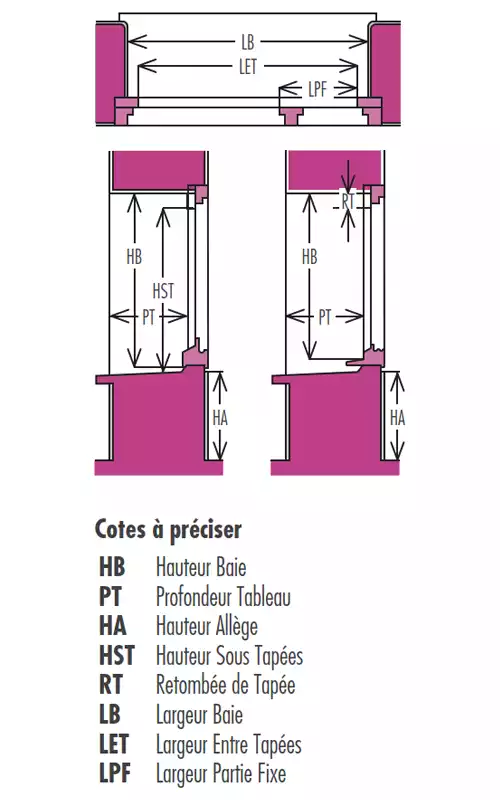

La hauteur de baie correspond à la dimension verticale de l’ouverture où un volet ou une persienne sera installé. Cette mesure est cruciale pour garantir une installation parfaitement adaptée. Il est important de mesurer la hauteur à trois endroits : en haut, au bas et au milieu de l’ouverture, afin de s’assurer de la régularité de l’installation.

Dans le cas où la baie présente un désaplonage (ou un aspect non droit), il est recommandé de prendre la largeur la plus petite parmi les trois mesures prises. Des jeux de fonctionnement seront déduits de la largeur du tableau fournie.

Pour faciliter la prise de mesures, un schéma peut être utilisé, vous indiquant de prendre les trois hauteurs (à gauche, au milieu et à droite) pour une précision optimale et de mentionne la valeur la plus petite pour un volet battant , et la plus grande pour un volet coulissant.

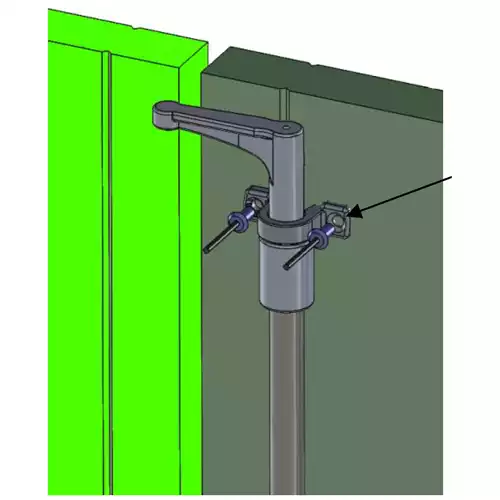

Le lacet est une pièce permettant de fixer solidement la tige d’espagnolette sur le panneau. Il est disponible en deux matériaux : PVC et aluminium, offrant ainsi différentes options selon les besoins et les contraintes techniques.

Lames horizontales et verticales :

Les lames horizontales offrent une esthétique plus moderne, tandis que les lames verticales sont plus traditionnelles.

Lames orientables : lames ajourée à l’américaine pouvant être ajustées pour contrôler l’entrée de lumière ou la ventilation.

Lames chevrons (non ajourées): lames disposées en forme de V, offrant un style décoratif tout en gardant un style ajouré.

Lames ajourées à l’américaine : lames horizontales arrondie inclinées laissant passer la lumière tout en conservant une certaine intimité. permettant une bonne ventilation tout en bloquant la lumière directe.

Lames ajourées à la française : lames horizontales coupe droite, laissant passer la lumière tout en conservant une certaine intimité. permettant une bonne ventilation tout en bloquant la lumière directe.

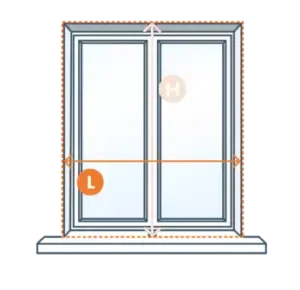

La largeur de baie désigne la mesure horizontale d’une fenêtre ou d’une ouverture. Il est essentiel de connaître cette dimension pour choisir les dimensions adéquates de la menuiserie.

Produit de finition appliqué sur le bois des volets et persiennes pour les protéger des intempéries, des UV tout en conservant l’aspect naturel du bois.

Les dimensions maximales recommandées pour un volet, à la fois en hauteur et en largeur, afin de garantir sa stabilité et son bon fonctionnement. Ces limites varient en fonction des matériaux et du type de volet (battant, coulissant, persienne) et du nombre de vantaux (1 vantail, 2 vantaux, 2 vantaux repliables, 3 vantaux ou 4 vantaux).

Dispositif de verrouillage simple, a installé sur les volets coulissants, qui bascule pour bloquer ou libérer le mouvement du volet. Ce mécanisme est facile à utiliser et offre une sécurité de base.

C’est le seul système de condamnation disponible pour les volets coulissants.

Système permettant l’ouverture et la fermeture des volets de manière automatique à l’aide d’un moteur solaire ou non-solaire. Ce système peut être commandé à distance via une télécommande ou un smartphone.

L’organe de liaison est utilisé afin de relier les 2 vantaux d’un repliable.

Il sert à l’articulation des vantaux, assurant leur mouvement fluide et leur bon alignement lors de l’ouverture et de la fermeture.

Panneau composé de deux plaques d’aluminium, avec un isolant thermique polyuréthane au cœur. Ces panneaux sont utilisés dans les volets et persiennes pour améliorer l’isolation thermique et phonique.

Ils représentent l’intervalle entre les lames d’un volet battant ou coulissant. Ils peuvent être verticales ou horizontales.

Élément situé sous le volet coulissant pour faciliter son déplacement sur le rail inférieur, tout en protégeant la base du volet des frottements et de l’usure.

La pente de l’appui correspond à l’inclinaison de la partie inférieure d’une fenêtre ou d’une ouverture, souvent maçonnée, et destinée à favoriser l’écoulement des eaux de pluie.
Cette pente empêche l’accumulation d’eau, limitant ainsi les infiltrations et préservant la durabilité des menuiseries installées, notamment des volets.

Elle doit impérativement être prise en compte pour l’achat d’un volet battant avec pré-cadre pour garantir le bon alignement et le bon fonctionnement des volets.

La pente de l’appui est généralement comprise entre 5° et 10°.

La penture est un support en aluminium fixé horizontalement sur le volet.
Elle s’articule autour du gond pour permettre la rotation du battant.
Visible sur la façade, elle participe pleinement à l’esthétique des volets battants.

Sur certains modèles, les pentures sont réglables, ce qui permet :
– d’éviter les gonds existants lors d’un remplacement,
– de s’adapter facilement à des configurations spécifiques,
– et de faciliter la pose tout en offrant un gain de temps notable.

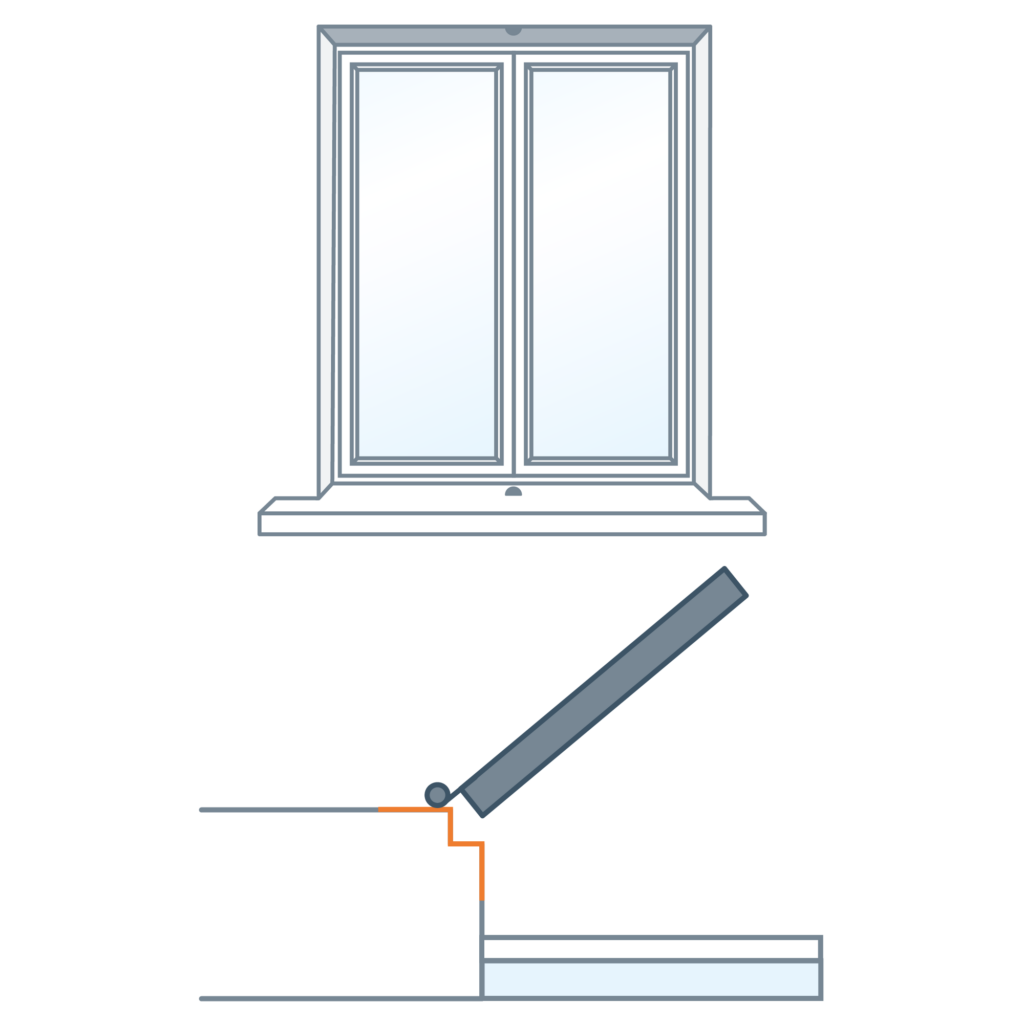

La pose en feuillure consiste à installer le volet dans une partie encastrée du cadre de la maçonnerie.

Cette rainure, située sur le pourtour de l’ouverture maçonnée, permet au volet de s’intégrer parfaitement dans la façade.

La pose en feuillure améliore l’isolation thermique et acoustique en réduisant les infiltrations d’air et d’eau, tout en offrant une finition plus discrète et esthétique.

Si vous optez pour une pose avec pré-cadre, il faudra alors combler les feuillures pour adapter notre bâti réno.

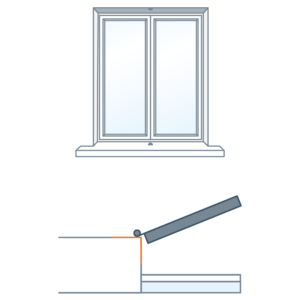

La pose en tableau désigne l’emplacement du volet. C’est le type de pose le plus commun.

Ce type de pose permet une esthétique soignée, car les volets sont complètement intégrés dans la façade. Elle offre également une meilleure protection contre les intempéries.

La pose sur gonds existants (rénovation) désigne l’installation de nouveaux volets en utilisant les gonds déjà fixés sur le mur. Cette méthode est particulièrement avantageuse lors de la rénovation, car elle permet de réutiliser les accessoires existants, réduisant ainsi les coûts et le temps d’installation.

Elle nécessite cependant de vérifier que les gonds en place sont en bon état et adaptés au poids et aux dimensions des nouveaux volets.

La pose sur gonds neuf désigne la pose de l’ensemble des accessoires permettant le bon fonctionnement d’un volet battant.

Cette méthode permet une adaptation parfaite des gonds au volet, garantissant un fonctionnement optimal.

Elle est souvent utilisée lors de nouvelles constructions ou lorsque les gonds existants ne peuvent pas être réutilisés en raison de leur usure.

Ensemble des accessoires permettant d’installer les volets et persiennes (gonds, arrêts charnières, serrures…).

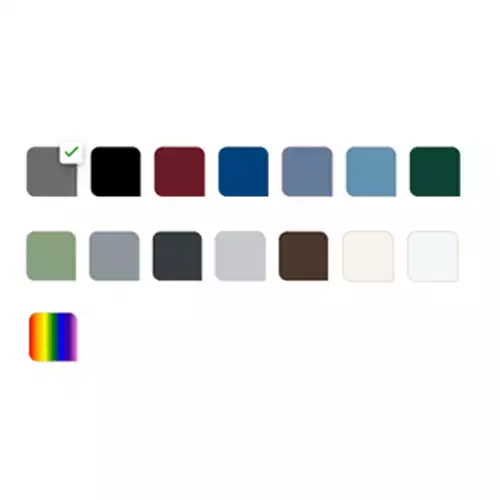

Le RAL est une référence de couleur standardisée, souvent utilisé pour la peinture des persiennes et volets.

En fonction des supports (Bois, Aluminium, PVC, Composite) le rendu peu varier.

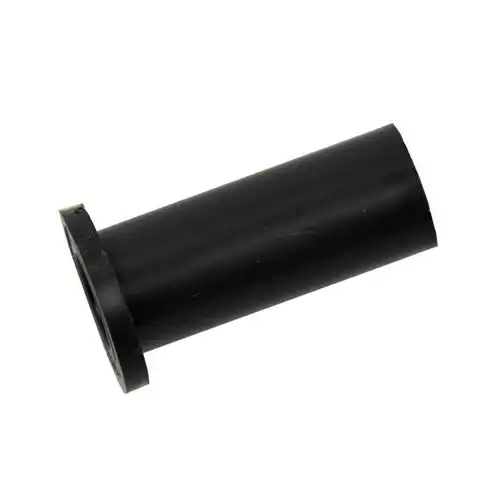

Pièce utilisée pour ajuster la taille des gonds afin de compenser des différences de dimensions ou de garantir une meilleure stabilité du volet lors de son ouverture et fermeture.

Le renvoi est une donnée permettant de situer le positionnement du gond sur la façade.

On le mesure de la façade à l’axe du gond.

Cela permet de savoir de combien ressort le gond afin d’adapter les pentures pour un fonctionnement optimal du volet.

Désigne une pièce de votre maison où situer l’emplacement de la persienne ou du volet. Exemple : Chambre N°1.

Ainsi vous pouvez repartir vos volets ou persiennes dans les pièces destinées.

Volet repliable
Le volet repliable est composé de deux vantaux qui se replient l’un derrière l’autre sur la façade, offrant une solution compacte et esthétique.

Persienne repliable
La persienne repliable est composée de plusieurs panneaux qui se replient en forme d’escargot derrière une tapée, optimisant ainsi l’encombrement tout en conservant une ventilation efficace.

La résistance thermique (△R) représente la capacité d’un matériau à ralentir le transfert de chaleur. Elle est calculée en fonction du rapport entre l’épaisseur du matériau (e) et sa conductivité thermique (λ). Exprimée en mètre carré Kelvin par watt (m².K/W), plus la valeur « R » est élevée, plus le matériau est isolant.

Dans le cas d’un volet, le △R mesure l’isolation supplémentaire offerte par la lame d’air qui se forme entre la fenêtre et le volet fermé, renforçant ainsi l’efficacité thermique de l’ensemble.

Le terme « satiné » se réfère à une finition légèrement brillante et douce au toucher.

Cette finition est utilisée pour le laquage des volets bois.

Les accessoires standards des volets et persiennes aluminium sont satinés.

Une serrure multipoints dispose de plusieurs points (2 ou 3) de verrouillage répartis le long du battant, assurant un effet dissuasif.

Cette solution permet l’ouverture depuis l’extérieure contrairement au système d’espagnolette.

Finition de surface qui présente un léger relief, effet granuleux, offrant à la fois un rendu esthétique et une meilleure résistance aux rayures ou aux traces.

La technique du thermolaquage est un traitement spécifique réservé aux matériaux en métal comme des pièces métalliques ou en aluminium brut. On pulvérise une peinture en poudre sur toute la surface de la pièce. L’utilisation d’une pulvérisation en poudre permet d’atteindre tous les recoins de la pièce de manière uniforme.

Après avoir été recouverte de poudre, la pièce doit passer dans un four où elle sera chauffée.

La traverse est un profil horizontal utilisé dans la fabrication des volets à cadre. Elle relie les deux montants verticaux pour renforcer l’ensemble de la structure.

Fonctions principales :

Rail en forme de « U » installé sous le volet pour guider et maintenir en place le volet coulissant, assurant un déplacement fluide et sécurisé. Ce système empêche le volet de sortir de ses guidage lors de l’ouverture et de la fermeture.

Un volet est composé d’un vantail ou de plusieurs vantaux.

Le nombre de vantaux est déterminé par votre largeur maçonnerie ainsi que votre disponible façade (pour les volets coulissants).

Pièce permettant de fixer et caller votre bâti dans la maçonnerie.

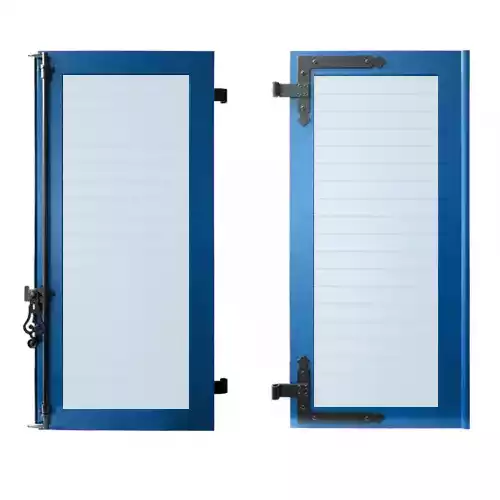

Structure encadrant un remplissage et permettant de personnaliser l’esthétisme du volet.

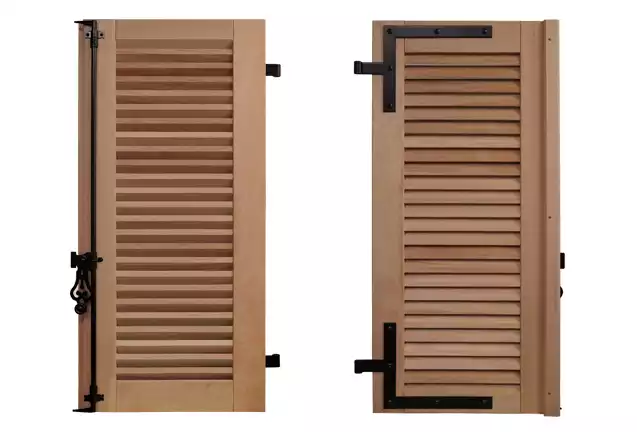

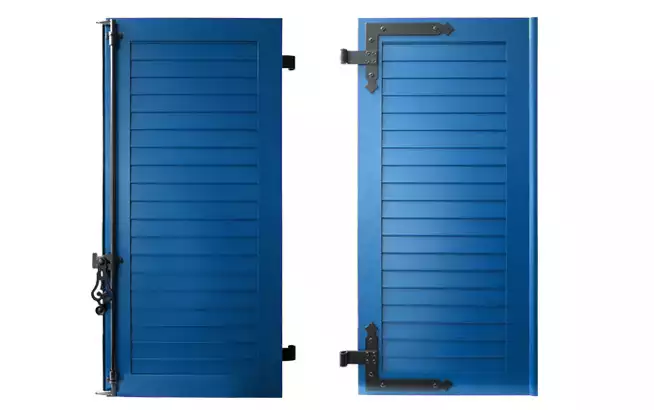

Le volet battant est composé de vantaux fixés à des gonds, qui s’ouvrent vers l’extérieur en pivotant sur un axe vertical. Il peut être à un ou plusieurs vantaux et est fabriqué en bois, PVC ou aluminium. Ce type de volet offre une excellente isolation thermique et phonique, ainsi qu’une grande robustesse.

Esthétiquement, il donne un aspect traditionnel et authentique aux façades tout en étant facile à personnaliser avec des finitions variées.

Le volet battant peut être également motorisé et/ou solaire !

Le volet coulissant se déplace latéralement le long d’un rail fixé sur la façade, permettant une ouverture fluide. Il est idéal pour les grandes ouvertures ou les baies.

Disponible en bois, en aluminium ou mixte, le volet coulissant allie modernité et fonctionnalité.

Il peut être motorisé (et solaire) pour un confort d’utilisation accru.

Un volet repliable à 2 vantaux est constitué de deux vantaux qui se replient du même coté.

Il offre une solution pratique pour économiser de l’espace lorsque le volet est ouvert, en se pliant discrètement sur les côtés de l’ouverture. Ce type de volet est particulièrement adapté aux espaces restreints ou aux configurations architecturales où l’encombrement doit être limité.

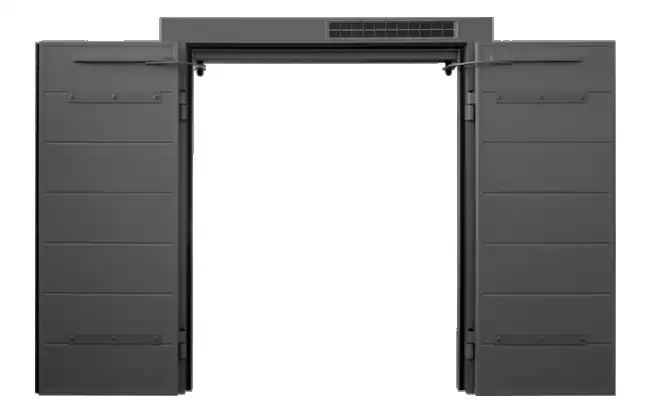

Volet motorisé équipé d’un capteur solaire qui alimentent son moteur, permettant une ouverture et une fermeture automatique sans raccordement électrique.

Il peut être battant ou coulissant !

Partie du mur située entre le bas d’une fenêtre et le sol (depuis l’intérieur de l’habitation). L’allège joue un rôle important dans la hauteur de l’installation du système de condamnation (fermeture) des volets et persiennes.

Matériau léger et résistant souvent utilisé pour les volets et persiennes en raison de sa durabilité et de sa résistance à la corrosion.

Les tapées anodisées sont des éléments en aluminium qui ont subi un traitement par anodisation, les rendant plus résistantes à la corrosion tout en offrant une finition esthétique durable.

La couleur se rapproche d’un gris mat.

Les aplombs de maçonnerie désignent la verticalité et l’alignement des murs autour de la maçonnerie où seront installés les volets ou persiennes. Il est important de vérifier leur précision pour une pose correcte.

Les arrêts de volets servent à maintenir les vantaux en position ouverte, évitant ainsi qu’ils ne claquent ou se referment à cause du vent. Ils existent sous plusieurs formes, à choisir selon l’usage, le type de volet et l’esthétique recherchée.

Voici 4 modèles que nous pouvons vous proposer :

Arrêt marseillais à visser en composite : arrêt traditionnel, caractérisé par sa robustesse et son bras articulé. Il se fixe au mur et permet de maintenir le volet en position ouverte.

Arrêt marseillais à visser avec butée en aluminium : variante du modèle marseillais intégrant une butée qui facilite le positionnement et le maintien du volet, offrant une sécurité et une stabilité renforcées.

Arrêt automatique en composite : fabriqué en matériau composite (plastique renforcé), il permet un verrouillage automatique du volet une fois ouvert, avec une bonne résistance aux UV et aux intempéries.

Arrêt automatique en aluminium : version plus résistante et plus esthétique que le composite, l’arrêt automatique en aluminium combine robustesse, durabilité et finition soignée.

Tube horizontal placé en haut des battants des persiennes, assurant la rigidité et l’équerrage. Il contribue à éviter l’affaissement des lames et garantit une tenue dans le temps plus importante. Il permet de positionner les butées sans toucher ni au linteau ni à l’appui.

Dans le cas d’une configuration avec tapées incorporées, la barre de battue haute est incluse de base.

La barre de battue basse est disponible en version fixe ou amovible.

Dans le cas de l’option ‘avec projection’, les barres de battue haute et basse sont fournies (intégrées au tarif).

Ce système amovible permet de verrouiller les panneaux une fois fermés et complète le dispositif de condamnation. Il est idéal pour les absences prolongées.

Les bras de projection permettent de maintenir la persienne ouverte en position inclinée vers l’extérieur. Ils permettent de réguler la ventilation tout en gardant la fenêtre partiellement protégée du soleil.

La projection s’effectue uniquement manuellement.

Il s’agit d’une pièce située sur le vantail le plus proche de la maçonnerie en position fermée.

Elle sert à bloquer l’arrêt dans une position ouverte, permet d’éviter le frottement de l’arrêt sur le panneau et de maintenir l’ensemble des panneaux.

Il s’agit d’une pièce située en bas et/ou en haut des volets et persiennes, généralement au niveau du sol ou du cadre, servant à bloquer les battants dans une position fermée. Ainsi, le système de fermeture s’enroule autour de la butée. Elle garantit une stabilité supplémentaire contre les coups de vent.

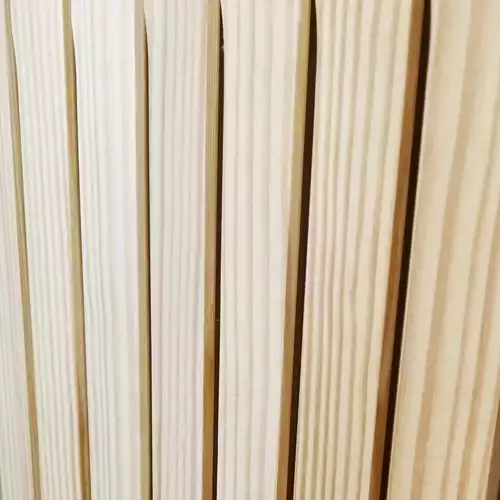

Un chanfrein est une découpe biseautée réalisée sur le bord d’une pièce pour adoucir l’angle vif entre deux surfaces. Dans le cas des persiennes, le chanfrein est appliqué sur les lames.

Le clair de jour (ou largeur de passage) correspond à l’espace libre restant une fois le cadre installé, permettant le passage. Il se calcule en soustrayant l’encombrement des vantaux ouverts à la largeur de la maçonnerie.

La condamnation désigne le dispositif de fermeture d’un volet ou d’une persienne. Elle peut prendre différentes formes, telles qu’une espagnolette, une serrure, une crémone ou un loquet tendeur. Par défaut, la condamnation est placée sur le vantail droit (vue intérieure). Ce vantail est également équipé du couvre-joint.

Le coulisseau est une pièce fixe en PVC qui guide et facilite le coulissement de la tige d’une serrure ou d’une crémone sur les persiennes et volets.

La coupe du profil désigne la section transversale d’un profilé utilisé dans la fabrication d’un volet ou d’une persienne (lame, traverse, cadre, etc.). Elle permet de visualiser l’intérieur du matériau, de comprendre la forme exacte de chaque élément et d’analyser sa structure technique.

Cette coupe est essentielle pour :

Elle est souvent utilisée dans les fiches techniques ou les vues en coupe des notices de pose.

Le crochet de sécurité est un accessoire complémentaire de l’espagnolette, utilisé principalement sur les persiennes. Il a pour fonction de verrouiller le volet en position fermée, renforçant ainsi la sécurité contre les ouvertures involontaires ou malveillantes.

Discret et simple à manipuler, il est souvent fixé en partie basse ou haute du vantail et vient s’engager dans un point d’ancrage situé sur le cadre ou la façade.

Il assure :

Système de fermeture pour volets battants et persiennes, composé d’une poignée verticale qui actionne des tiges aluminium. Ces tiges se verrouillent en haut, en bas et au milieu du battant, assurant ainsi une fermeture.

Cette fermeture se verrouille uniquement de l’intérieur, sans clé.

Un volet extrudé est fabriqué à partir de profils en aluminium creux, obtenus par un procédé appelé extrusion.
Ce type de profil n’est pas isolant thermiquement, mais il présente de grands atouts en matière de résistance mécanique, de durabilité et de résistance aux intempéries et aux chocs.

Il est particulièrement adapté aux volets exposés aux conditions climatiques exigeantes ou aux utilisations fréquentes.

La poignée d’espagnolette, également appelée Fléau, est un mécanisme de verrouillage utilisé pour maintenir un volet ou une persienne en position fermée. Elle fonctionne en actionnant des tiges qui se verrouillent en haut, en bas et parfois au milieu du battant.

Ce système de fermeture est disponible en matériaux tels que le PVC ou l’aluminium, offrant ainsi différents choix en termes de résistance et d’esthétique.

Le garde-corps est un élément de sécurité essentiel, installé devant une fenêtre ou un balcon pour prévenir les chutes. Lors de l’installation d’une persienne ou d’un volet, il est crucial de prendre en compte la présence du garde-corps afin de ne pas entraver le fonctionnement des battants ou des lames.

Il est particulièrement important de veiller à la hauteur de condamnation, car cette dernière peut être affectée par l’ajout d’un garde-corps, ce qui pourrait influencer l’ouverture ou la fermeture du volet ou de la persienne.

La hauteur de baie correspond à la dimension verticale de l’ouverture où un volet ou une persienne sera installé. Cette mesure est cruciale pour garantir une installation parfaitement adaptée. Il est important de mesurer la hauteur à trois endroits : en haut, au bas et au milieu de l’ouverture, afin de s’assurer de la régularité de l’installation.

Dans le cas où la baie présente un désaplonage (ou un aspect non droit), il est recommandé de prendre la largeur la plus petite parmi les trois mesures prises. Des jeux de fonctionnement seront déduits de la largeur du tableau fournie.

Pour faciliter la prise de mesures, un schéma peut être utilisé, vous indiquant de prendre les trois hauteurs (à gauche, au milieu et à droite) pour une précision optimale et de mentionne la valeur la plus petite pour un volet battant , et la plus grande pour un volet coulissant.

Il s’agit de la distance verticale mesurée entre le dessous de la tapée haute (la partie supérieure intérieure de l’encadrement) et le dessus de la tapée basse ou de l’appui de fenêtre.

Cette mesure est essentielle pour fabriquer la persienne à la hauteur exacte, surtout lorsqu’une pose en tableau avec tapées est prévue. Une prise de cote précise garantit un bon ajustement du produit et évite les mauvaises surprises lors de l’installation.

Le lacet est une pièce permettant de fixer solidement la tige d’espagnolette sur le panneau. Il est disponible en deux matériaux : PVC et aluminium, offrant ainsi différentes options selon les besoins et les contraintes techniques.

La largeur de baie désigne la mesure horizontale d’une fenêtre ou d’une ouverture. Il est essentiel de connaître cette dimension pour choisir les dimensions adéquates de la menuiserie.

Produit de finition appliqué sur le bois des volets et persiennes pour les protéger des intempéries, des UV tout en conservant l’aspect naturel du bois.

S’oppose à l’ouverture centrée, offrant une meilleure accessibilité devant un fixe ou un coulissant. Cela peut s’appliquer aux persiennes coulissantes et repliables, selon les contraintes de fabrication et de l’installation.

La paumelle est une articulation permettant de fixer le vantaux d’une persienne au cadre ainsi que les vantaux entre eux. Elle assure la rotation des vantaux, facilitant leur ouverture et fermeture. Une paumelle de qualité garantit la durabilité des mouvements répétitifs.

Persienne repliable : constituée de plusieurs vantaux reliés par des paumelles, la persienne repliable s’enroule sur elle-même (repliement escargot). Elle offre une solution compacte et efficace pour les fenêtres de plus petite taille.

Persienne coulissante : se déplace horizontalement sur un rail (haut et bas) (repliement accordéon), permettant une ouverture facile même dans des espaces réduits. Elle est idéale pour les grandes baies vitrées ou les façades modernes.

Il s’agit d’un système de fermeture économique qui allie fonctionnalité et esthétique.

Représente le support permettant la rotation de la persienne et de l’inclinée à une certaine distance de la façade pour améliorer la ventilation. Elle est associée à des bras de projection pour assurer une ouverture stable.

Pièce métallique utilisée pour fixer les tapées d’une persienne contre le tableau maçonné.

Elle assure une stabilité et un maintien.

L’espagnolette sert à fermer les persiennes repliables de l’intérieur uniquement (pas de serrure, pas de clé).

Persienne aluminium : l’espagnolette est composé d’un tube en alu, avec embout haut et bas, un support et une poignée. Le tube est tenue sur le panneau par des lacets.

Persienne BOIS et PVC : L’espagnolette est composé d’un tige en alu, un support et une poignée en acier ou inox.Le tube est tenue sur le panneau par des coulisseaux

La poignée est obligatoirement posée est installée par nos opérateurs de manière définitive sur le persiennes.

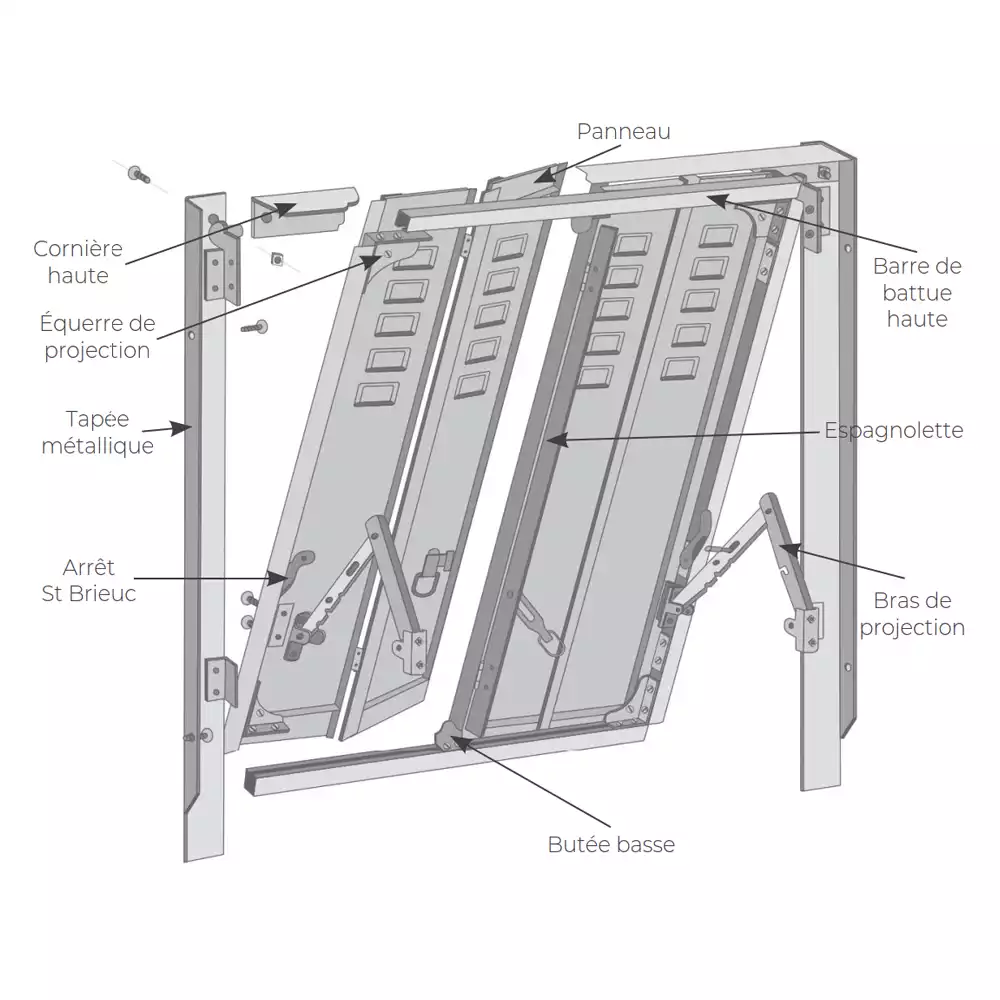

La projection est un système d’ouverture qui permet à une persienne de s’incliner vers l’extérieur grâce à des bras et un pivot situés en haut du vantail.

Cela permet de maintenir la persienne entre-ouverte, inclinée vers l’extérieur, pour protéger du soleil ou des intempéries tout en laissant circuler l’air.

Ensemble des accessoires permettant d’installer les volets et persiennes (gonds, arrêts charnières, serrures…).

Le RAL est une référence de couleur standardisée, souvent utilisé pour la peinture des persiennes et volets.

En fonction des supports (Bois, Aluminium, PVC, Composite) le rendu peu varier.

Désigne une pièce de votre maison où situer l’emplacement de la persienne ou du volet. Exemple : Chambre N°1.

Ainsi vous pouvez repartir vos volets ou persiennes dans les pièces destinées.

Volet repliable
Le volet repliable est composé de deux vantaux qui se replient l’un derrière l’autre sur la façade, offrant une solution compacte et esthétique.

Persienne repliable
La persienne repliable est composée de plusieurs panneaux qui se replient en forme d’escargot derrière une tapée, optimisant ainsi l’encombrement tout en conservant une ventilation efficace.

Repliement façade : repliement regroupant l’ensemble des vantaux composant la persienne sur la façade de la maison. Il y a un gain en clair de jour.

Repliement tableau : le repliement s’effectue à l’intérieur du tableau et depuis l’intérieur de la maison.

Cette configuration limite l’encombrement sur la façade et sur la rue. Ce type de repliement est particulièrement fréquent pour les persiennes battantes classiques. Il y a une perte de clair de jour.

Repliement tableau + façade : ce repliement combine les avantages des deux options, permettant aux battants de se replier à la fois sur la façade et à l’intérieur du tableau. Cela optimise le passage.

Repliement du même côté : système où tous les battants d’une persienne se replient du même côté.

Le terme « satiné » se réfère à une finition légèrement brillante et douce au toucher.

Cette finition est utilisée pour le laquage des volets bois.

Les accessoires standards des volets et persiennes aluminium sont satinés.

Une serrure multipoints dispose de plusieurs points (2 ou 3) de verrouillage répartis le long du battant, assurant un effet dissuasif.

Cette solution permet l’ouverture depuis l’extérieure contrairement au système d’espagnolette.

La cornière est un profilé en L (tapée aluminium) qui sert à remplacer la tapée, elle est incluse dans le cadre d’un repliement façade.

La tapée sert au repliement des vantaux. Sa largeur est proportionnelle au nombre de vantaux.

Tapées existantes (rénovation): tapées déjà installées sur une ouverture. Lors de la pose de nouvelles persiennes, il est important de vérifier la compatibilité (dimension) avec ces éléments pour éviter d’avoir à les remplacer.

Tapées incorporées (neuf) : cadres 3 cotés ajoutés à la persiennes pour permettre le repliement des vantaux.

Finition de surface qui présente un léger relief, effet granuleux, offrant à la fois un rendu esthétique et une meilleure résistance aux rayures ou aux traces.

La technique du thermolaquage est un traitement spécifique réservé aux matériaux en métal comme des pièces métalliques ou en aluminium brut. On pulvérise une peinture en poudre sur toute la surface de la pièce. L’utilisation d’une pulvérisation en poudre permet d’atteindre tous les recoins de la pièce de manière uniforme.

Après avoir été recouverte de poudre, la pièce doit passer dans un four où elle sera chauffée.

Un volet est composé d’un vantail ou de plusieurs vantaux.

Le nombre de vantaux est déterminé par votre largeur maçonnerie ainsi que votre disponible façade (pour les volets coulissants).
